专利主要内容

克劳斯硫回收装置与二硫化碳装及不溶性硫磺装置形成联合装置，所产生的废气相互回收，相互利用，相互循环。

主要利用硫回收装置的液硫生产不溶性硫磺，不溶性硫磺用于制造子午线轮胎，价格高12000元/吨，普通硫磺市场售价1000元/吨左右，不溶性硫磺生产成本4800元/吨，经济效益高。

主要利用炼厂甲烷与硫回收装置的液硫生产二硫化碳，二硫化碳售价3500-6400元/吨，生产成本1500-2500元/吨，成本低，主要作为不溶性硫磺的萃取剂。

主要解决环境污染问题

目前，国内石化硫回收的造粒和包装车间硫粉尘、气化硫、多硫化氢、二氧化硫密度大，且污染严重，操作人员进入车间不到20分钟就喉痛咽干，双眼流泪。利用硫回收车间的液硫密闭输送到不溶性硫磺装置，去深加工成不溶性硫磺及其它高附加值产品，彻底解决了硫回收装置这个污染问题！有的炼厂为了车间环境，用引风机将污染气体排入车间外面烟囱，这是国家环保局所不允许的。

同时，硫回收装置也彻底回收了二硫化碳、不溶性硫磺装置排放的硫化氢和二氧化硫废气。

二硫化碳装置又彻底回收和分离了不溶性硫磺装置产生的废渣废液。

不溶性硫磺产品类型

国内产品主要型号：

IS-60型

IS-90型

IS-6033普通型，IS-HS-6033高抗型

IS-7020普通型， IS-HS-7033高抗型

国外产品主要型号：

OT-6033

OT-7020

高效率综合性不溶性硫磺生产工艺流程图

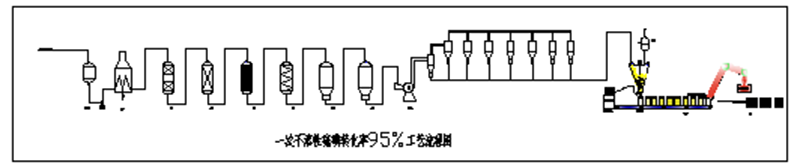

一次不溶性硫磺转化率95%工艺流程图

专利技术简介

　　本发明是在克劳斯硫回收装置上联合一个同时能生产二硫化碳和不溶性硫磺的工艺装置；实现既能生产二硫化碳又能生产不溶性硫磺还能生产硫磺的联合生产新工艺。主要目的和解决的问题是对三废的回收和处理。

该工艺的创新点是硫磺回收装置不但能解决和利用石化企业的酸性气体，还能利用二硫化碳装置的副产品硫化氢来生产硫磺，生产的硫磺又去做二硫化碳装置和不溶性硫磺装置的原材料，二硫化碳装置生产的二硫化碳去萃取不溶性硫磺，然后，二硫化碳萃取的废液又回到二硫化碳装置蒸馏和精馏，又重新得到纯的二硫化碳产品。这种联合生产工艺的先进性是环环相扣，工艺简单、流程短、设备少、操作方便、既环保又安全，并且还投资少效益高。

其关键生产步骤是将硫磺装置的液体硫磺加热到一定温度后分两路：一路液硫经气化后与来自本企业的甲烷或天然气反应生成二硫化碳；另一路液硫经气化聚合后，得到普通的不溶性硫磺，再用二硫化碳萃取后得到高纯的不溶性硫磺。

工艺流程图

专利技术亮点和优势

解决了各个装置废气、废液、废渣的污染和重新回收利用的难题，使之变废为宝。

减少仓储周转及、减少管理和生产工人，提高生产效率，降低生产成本，提高产品的利润率，使产品在竞争中处于强势。

此工艺为以后的衍产品打下良好基础。

国内厂家普遍存在的问题

不溶性硫磺的抗热稳定问题。不溶性硫磺的抗热稳定是影响不溶性硫磺质量的关键。

不溶性硫磺在橡胶中的分散问题。

不溶性硫磺的烘干问题。不溶性硫磺不能快速烘干是影响生产效率的关键。

不溶性硫磺三废处理。

解决方案

稳定和抗热问题解决方案：精准控制反应温度，选对稳定剂、掌握好反应停留时间，调节合适流量，使反应充分，不能过量，适当降低不溶性硫磺的粘度。

分散问题的解决方案：选对粘度合适的环烷油，加入合适的表面活性剂。

烘干问题的解决方案：设计和选择合适的烘干设备。

结论

通过对比，显然是联合装置经济效益好。

可以解决目前硫回收车间的环境问题。

可以解决二硫化碳产生的硫化氢的重新回收和再利用问题。

可以解决不溶性硫磺对二硫化碳反复重新利用问题。

改进了不溶性硫装置的废硫渣、废二硫化碳、二氧化硫的环保问题。

联合装置硫的衍生产品介绍

硫化氢衍生产品的开发。硫脲，二甲醚，二丙烯基二硫醚、三硫醚

粘胶纤维的深度开发

改性不溶性硫磺衍生产品的深度开发，活性空心硫、活性蜂窝硫、活性长链硫、活性短链硫、延时活性硫、活性载体硫。

普通硫的深度开发。农药、金属溶剂、贵金属萃取剂。

衍生硫产品工艺流程

衍生硫产品应用

利用硫化氢生产二甲硫醚

H2S+2CH3OH——CH3-S-S-CH3+2H2O它用于农药原料，用于防积碳添加剂，用于油品加氢脱硫处理时的预硫化剂。

以单质硫和烯烃及硫化氢为原料合成

S+(CH3)2-C=CH2+H2S+NaOH—H2C=CH-CH2-CH2-S-S-CH2-CH=CH2,

衍生产品多硫醚的合成方法

H2S+2NaOH——Na2S+2H2O

CH2=CH-CH2Cl+Na2S2O3→CH2=CH-CH2-S2O3Na + NaCl

CH2=CH-CH2-S2O3Na+Na2S→CH2=CH-CH2-S-S-S-CH2-CH=CH2+CH2=CH-CH2-S-S-CH2-CH=CH2

Na2S2+ CH2=CH-CH2Cl→CH2=CH-CH2-S- S-CH2-CH=CH2+2NaCl

硫与氢氧化钠反应方程式：

3S+6NaOH（浓）=2Na2S+Na2SO3+3H2O （条件加热）

当硫过量时有:

4S+6NaOH（浓）=2Na2S+Na2S2O3+3H2O（条件加热）

多硫醚综合反应

CH2=CH-CH2Cl+S+NaOH → CH2=CH-CH2-S-S-S-CH2-CH=CH2+CH2=CH-CH2-S-S-CH2-CH=CH2+NaCI+H2O

二硫化碳衍生产品应用

｛C6H9O4(OH)n｝n+nNaOH﹦ ｛C6H9O4(ONa)n｝+Nh2o

｛C6H9O4(ONa)n｝+CS2= ｛C6H9O4OCS2Na｝n

｛C6H9O4OCS2Na｝n+H2SO4= ｛C6H9O4(OH)n｝+nCS2+nNaHSO4

C6H9O4OCS2Na｝n+继续氧化=？

利用二硫键制造角蛋白质，利用角蛋白酶分解二硫键及角蛋白质。

利用硫化氢去制造半胱氨酸与胱氨酸，

利用二硫键去影响肽结构与蛋白质结构，从而去抑制肿瘤和病毒。

硫深加工

硫磺加胶质用于防水涂料

利用硫磺孔洞作为过滤材料

利用长链硫磺的氧化还原反应做电池材料

利用纳米及微米级长链硫磺做农药

利用长链硫磺与塑胶做耐酸材料

利用蜂窝硫磺制造医药载体

硫的硫化物制造半导体材料

我们的目标

全面建设硫化工帝国

全面加强对有机硫产品的应用

全面加强对无机硫产品的应用

全面加强对含硫生物蛋白的制造与应用

全面加强对利用硫的活性去制药及制作保健品
